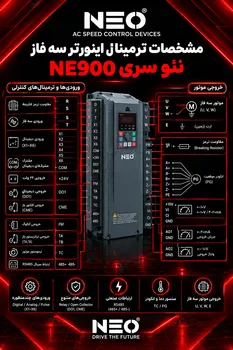

مشخصات ترمینال اینورتر سه فاز نئو سری NE900
ترمینال قدرت:
ترمینال مقاومت:
به منظور استفاده از ترمز دینامیکی از نوع پیشنهاد شده در دفترچه راهنمای فنی اینورتر نئو استفاده نمایید.
ترمینال کنترل:
| نوع | ترمینال | عملکرد | مشخصات |
ورودی دیجیتال | X1 |
ترمینال چند منظوره |
ورودی ایزوله با اپتوکوپلر امپدانس ورودی: 2KΩ ماکزیمم فرکانس ورودی 200HZ رنج ولتاژ ورودی 9 تا 30 ولت |
| X2 | |||
| X3 | |||
| X4 | |||
| X5 | ورودی دیجیتال با فرکانس بالا تا 100KHz | ||
| X6 | امپدانس ورودی :2KΩ رنج ولتاژ ورودی 9 تا 30 ولت | ||
منبع تغذیه | 24+ | منبع تغذیه 24V+ | ترمینال منفی: COM |
| OP | منبع تغذیه خارجی | هنگام استفاده از منبع تغذیه خارجی برای ورودی های X1 تا X6 ترمینال OP را از 24V+ جدا کرده و منبع تغذیه خارجی را به OP وصل کنید. | |
| 10V | منبع تغذیه 10V+ | منبع تغذیه ولتاژ 10V با جریان خروجی 50mA | |
| COM | ترمینال مشترک | برای ورودی و خروجی آنالوگ | |
| GND | ترمینال مشترک | برای ورودی و خروجی آنالوگ |
ورودی آنالوگ |
V1 |
ورودی آنالوگ ولتاژ | رنج ورودی ولتاژ 10V∼0 امپدانس: 10KΩ دقت: 0.0001 |
C1 |
ورودی آنالوگ جریان/ولتاژ | رنج ورودی ولتاژ 10V∼0 امپدانس: 10KΩ رنج ورودی جریان: 20mA∼0 امپدانس: 500KΩ دقت: 0.0001 | |
| خروجی آنالوگ |
AO1 | خروجی ولتاژ/جریان | جریان 4 تا 20mA ولتاژ 0 تا 10V |
AO2 | خروجی ولتاژ/جریان | جریان 4 تا 20mA ولتاژ 0 تا 10V | |
| خروجی دیجیتال | DO1 | خروجی ترانزیستوری | جریان 0 تا 50mA ولتاژ 0 تا 24V |
| خروجی پالس | FM | خروجی پالس کلکتور باز | فرکانس خروجی تا 100KHz |
| ارتباط سریال | 485+ | واسط RS485 | ورودی + RS485 |
| 485- | واسط RS485 | ورودی - RS485 | |
خروجی رله | TA-TC | ترمینال Normal Closed | ظرفیت کنتاکت (AC250 V/2A (COSΦ=1 (AC250 V/1A (COSΦ=0.4 DC30 V/ 1A |
| TA-TB | ترمینال Normal Open | ||
| TC-RC | ترمینال Normal Closed | ظرفیت کنتاکت (AC250 V/2A (COSΦ=1 (AC250 V/1A (COSΦ=0.4 DC30 V/ 1A | |
| RB-RC | ترمینال Normal Open |
تنظیمات و کارکرد جامپرها
| نام | نوع عملکرد | تنظیمات | تنظیمات کارخانه |
| JP1 | انتخاب اتصال COM و CME | 1-2 : اتصال COM و CME 2-3 : قطع COM و CME | 1-2 |
| JP2 | انتخاب اتصال END و E | 1-2 : اتصال END و E 2-3 : قطع END و E | 1-2 |
| JP3 | انتخاب اتصال COM و E | 1-2: اتصال COM و E 2-3 : قطع COM و E | 2-3 |
| AO1 | انتخاب ولتاژ/جریان AO1 | جریان 4 تا 20mA ولتاژ 0 تا 10v | 0-10V |
| AO2 | انتخاب ولتاژ/ جریان AO2 | جریان 4 تا 20mA ولتاژ 0 تا 10v | 0-10V |
| C1 | انتخاب ترمینال جریان/ ولتاژ | جریان 4 تا 20mA ولتاژ 0 تا 10v | 0-10V |
