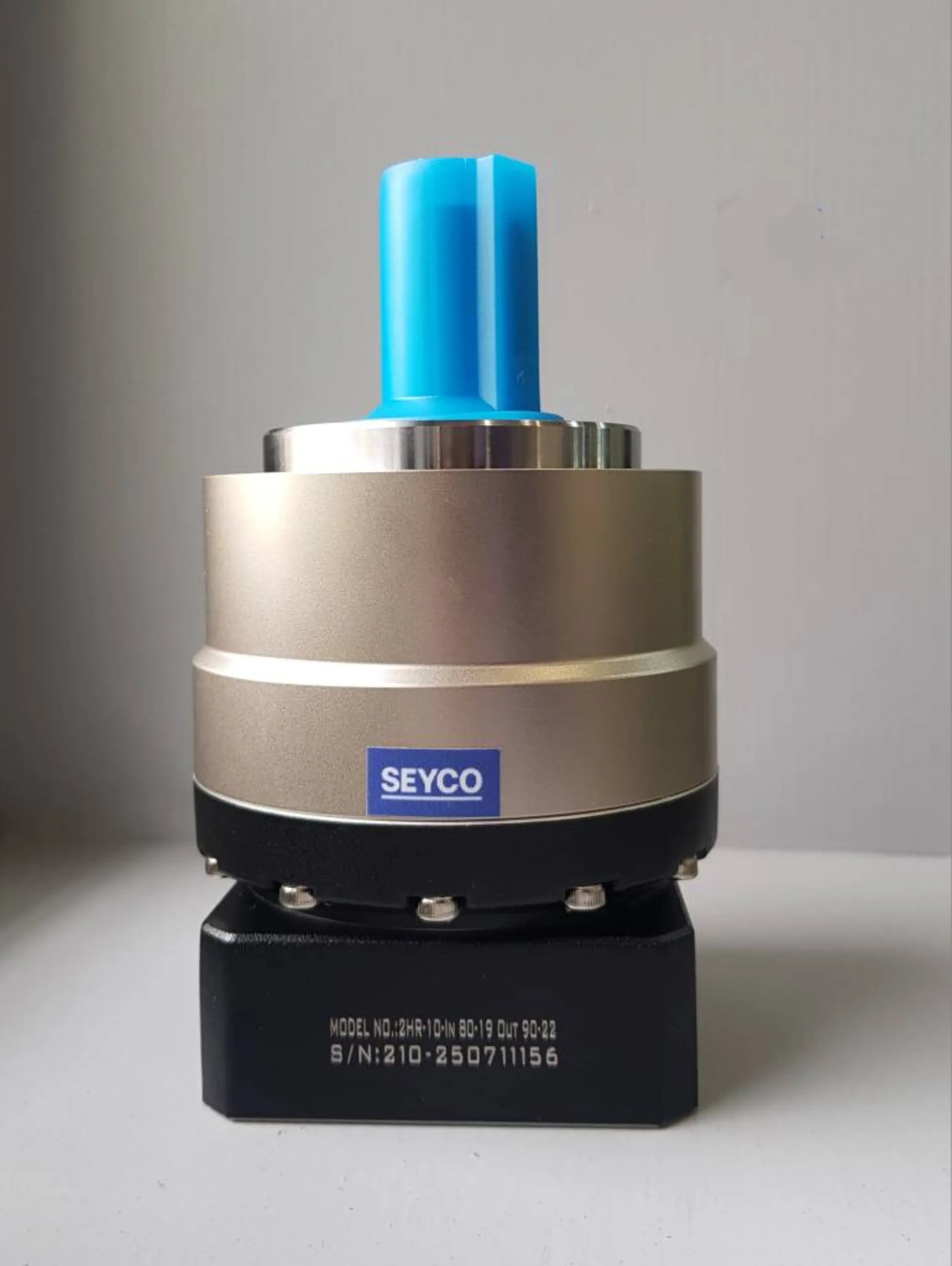

گیربکس خورشیدی سروو موتور SEYCO مدل 2HR-03-IN 80-19 OUT 90-22 از سری HR، برای انتقال دقیق حرکت و افزایش گشتاور در سیستمهای سروو و اتوماسیون صنعتی طراحی شده است. این مدل دارای نسبت تبدیل 3:1، فلنج ورودی 80 میلیمتر، شفت ورودی 19 میلیمتر، فلنج خروجی 90 میلیمتر و شفت خروجی 22 میلیمتر است.
مدل 2HR-03 در کاتالوگ SEYCO در گروه گیربکسهای قابل استفاده با سروو موتورهای 750 وات با سرعت نامی 3000 RPM قرار گرفته است. ساختار یکمرحلهای، چرخدندههای مارپیچی و لقی استاندارد کمتر از 5 arcmin، این مدل را برای کاربردهایی که به انتقال حرکت دقیق و کاهش سرعت 3:1 نیاز دارند، مناسب میکند.
مشخصات فنی گیربکس SEYCO 2HR-03
| مشخصات فنی | مقدار |
|---|---|
| برند | SEYCO |
| سری | HR |
| سایز | 2HR |
| مدل | 2HR-03 |
| کد کامل محصول | 2HR-03-IN 80-19 OUT 90-22 |
| نوع گیربکس | گیربکس خورشیدی سروو موتور |
| نسبت کاهش | 1:3 |
| تعداد استیج | تک استیج |
| فلنج ورودی | 80 mm |
| شفت ورودی | 19 mm |
| فلنج خروجی | 90 mm |
| شفت خروجی | 22 mm |
| نوع چرخدنده | Helical (مارپیچی) |
| حداکثر سرعت ورودی | 10,000 RPM |
| سرعت ورودی نامی | 4,000 RPM |
| گشتاور خروجی نامی | 130 Nm |
| راندمان | 97% |
| لقی (Backlash) | کمتر از 14 arcmin |
| نیروی شعاعی مجاز | 1625 N |
| نیروی محوری مجاز | 3250 N |
| استحکام پیچشی | 0.6 Nm/arcmin |
| اینرسی چرخشی | 0.61 kg·cm² |
| وزن | 3.7 kg |
| سطح صدا | 58 dB |
| کلاس حفاظتی | IP65 |
| دمای کاری سری HR | 20- تا 90+ درجه سانتیگراد |
| کشور سازنده | ژاپن |
نسبت تبدیل 1:3 در گیربکس 2HR-03
نسبت تبدیل 1:3 به این معناست که در شرایط ایدهآل، سرعت خروجی گیربکس تقریباً یکسوم سرعت ورودی خواهد بود.
برای مثال، اگر سرعت ورودی 3000 RPM باشد:
سرعت خروجی ایدهآل ≈ 3000 ÷ 3 = 1000 RPM
در مقابل، استفاده از گیربکس امکان افزایش گشتاور در محور خروجی را فراهم میکند. مقدار واقعی گشتاور خروجی باید با توجه به راندمان، بار، شرایط کاری و مشخصات سروو سیستم محاسبه شود.
سازگاری با سروو موتور 750 وات
مدل 2HR در کاتالوگ SEYCO در گروه سروو موتورهای 750 وات با سرعت 3000 RPM قرار گرفته است. مدلهای سرووی درجشده در این بخش شامل مدلهایی از سریهای مختلف سروو دلتا هستند، از جمله:
- ECMA-C10807RS
- ECMA-C20807RS (SS)
- ECM-A3L-CY0807RS1 (SS1)
- ECM-B3M-C20807RS1 (SS1)
- ECM-B3M-CM0807RS1 (SS1)
- ECM-E3M-C20807RSE (SSE)
بنابراین هنگام انتخاب این گیربکس، صرفاً توان 750 وات کافی نیست و فلنج، قطر شفت، سرعت سروو و سازگاری مکانیکی موتور با گیربکس نیز باید بررسی شود.
ساختار مهندسی گیربکس 2HR-03
چرخدنده مارپیچی Helical
گیربکسهای سری HR از چرخدندههای مارپیچی استفاده میکنند. طبق کاتالوگ، چرخدندهها کربوره و سختکاری شدهاند و سختی آنها تا 62 HRC ذکر شده است. این ساختار با هدف افزایش مقاومت در برابر سایش و ضربه و بهبود عملکرد انتقال قدرت به کار رفته است.
لقی کمتر از 5 Arcmin
مدل 2HR-03 به دلیل تکمرحلهای بودن، دارای لقی استاندارد کمتر از 5 arcmin است.
لقی پایین در کاربردهای سروو اهمیت زیادی دارد؛ زیرا میزان خطای مکانیکی بین حرکت ورودی و خروجی را کاهش میدهد و میتواند به بهبود دقت موقعیتدهی و پاسخ مکانیکی سیستم کمک کند.
شفت و یاتاقانبندی
در ساختار سری HR از طراحی شفت یکپارچه و رولبرینگهای سوزنی استفاده شده است. طبق کاتالوگ، طراحی رولبرینگ سوزنی باعث افزایش سطح تماس و بهبود استحکام و ظرفیت انتقال گشتاور محور میشود.
کاربردهای گیربکس SEYCO 2HR-03
مدل 2HR-03 با نسبت 3:1 و ابعاد ورودی 80-19 و خروجی 90-22 میتواند در سیستمهایی که نیاز به کاهش سرعت، افزایش گشتاور و انتقال دقیق حرکت دارند مورد استفاده قرار گیرد، از جمله:
- ماشینآلات اتوماسیون صنعتی
- سیستمهای سروو موتور
- ماشینآلات بستهبندی
- سیستمهای انتقال و جابهجایی دقیق
- ماشینآلات CNC و مکانیزمهای حرکتی
- تجهیزات مونتاژ اتوماتیک
- سیستمهای موقعیتدهی
- مکانیزمهای حرکتی با نیاز به کنترل دقیق سرعت و گشتاور
انتخاب نهایی گیربکس باید بر اساس گشتاور بار، سرعت، سیکل کاری، بارهای شعاعی و محوری و مشخصات دقیق سروو موتور انجام شود.
