معرفی

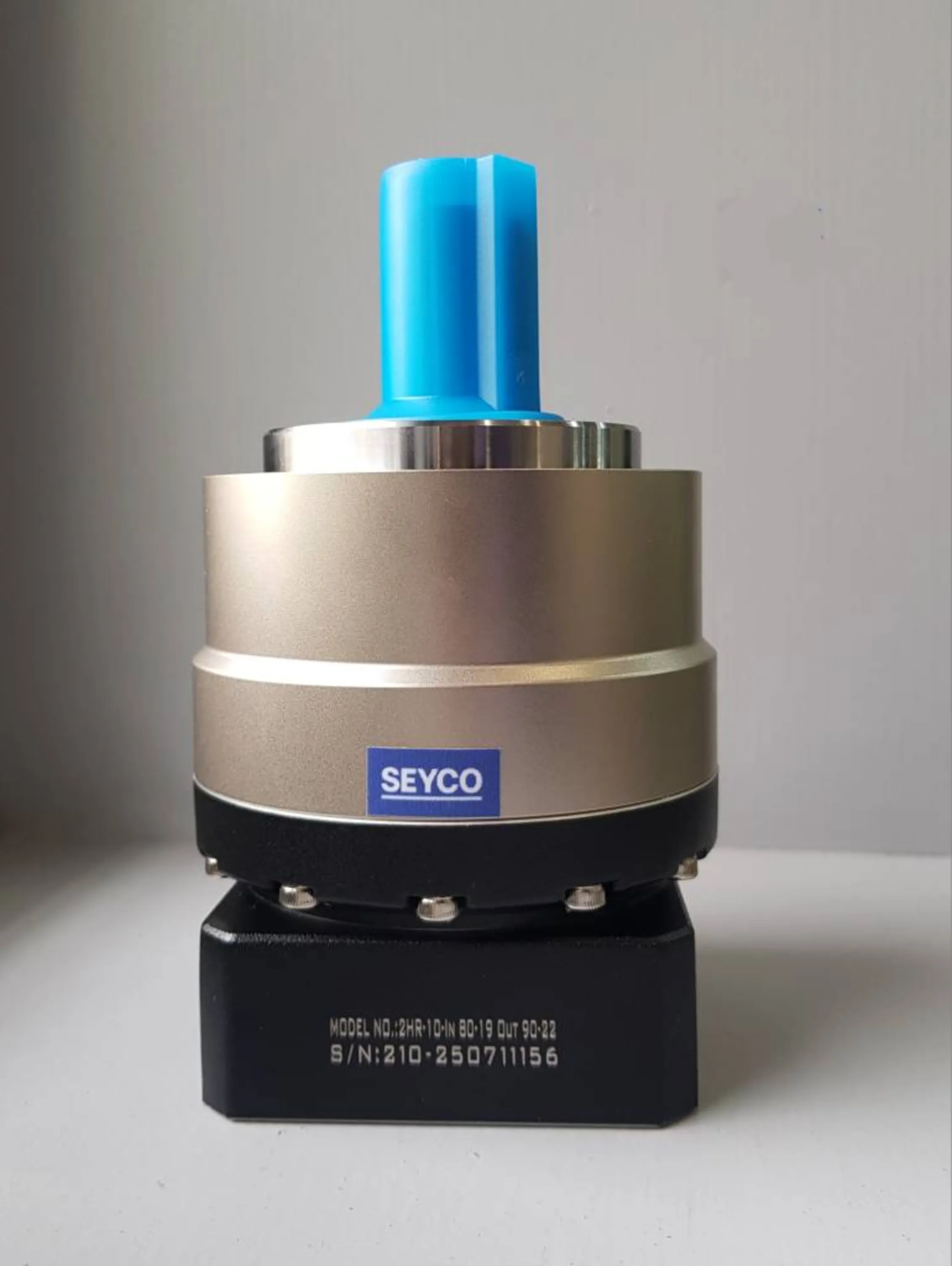

گیربکس خورشیدی سروو موتور SEYCO مدل 1HR-10
گیربکس خورشیدی سروو موتور SEYCO مدل 1HR-10-IN 60-14 OUT 70-16 یکی از مدلهای سری HR این برند است که برای استفاده در سیستمهای سروو موتور و انتقال دقیق حرکت طراحی شده است.
این مدل دارای نسبت کاهش 10:1 بوده و از فلنج ورودی 60 میلیمتر، شفت ورودی 14 میلیمتر، فلنج خروجی 70 میلیمتر و شفت خروجی 16 میلیمتر بهره میبرد.
مدل 1HR-10 در گروه گیربکسهای 1HR قرار دارد که طبق کاتالوگ SEYCO برای اتصال به سروو موتورهای 200 و 400 وات با سرعت 3000 دور در دقیقه معرفی شدهاند.
نسبت کاهش 10:1 این مدل، آن را برای کاربردهایی مناسب میکند که در کنار دقت انتقال حرکت، به کاهش قابل توجه سرعت و افزایش گشتاور خروجی نسبت به ورودی نیاز دارند.
جدول مشخصات فنی
| مشخصات فنی | مقدار |
|---|---|
| برند | SEYCO |
| سری | HR |
| سایز | 1HR |
| مدل | 1HR-10 |
| کد کامل محصول | 1HR-10-IN 60-14 OUT 70-16 |
| نوع گیربکس | گیربکس خورشیدی سروو موتور |
| نسبت کاهش | 10:1 |
| تعداد استیج | تک استیج |
| فلنج ورودی | 60 mm |
| شفت ورودی | 14 mm |
| فلنج خروجی | 70 mm |
| شفت خروجی | 16 mm |
| نوع چرخدنده | Helical (مارپیچی) |
| حداکثر سرعت ورودی | 10,000 RPM |
| سرعت ورودی نامی | 5,000 RPM |
| گشتاور خروجی نامی | 40 Nm |
| راندمان | 97% |
| لقی (Backlash) | کمتر از 5 arcmin |
| نیروی شعاعی مجاز | 765 N |
| نیروی محوری مجاز | 1530 N |
| استحکام پیچشی | 0.13 Nm/arcmin |
| اینرسی چرخشی | 0.16 kg·cm² |
| وزن | 1.2 kg |
| سطح صدا | 55 dB |
| کلاس حفاظتی | IP65 |
| دمای کاری سری HR | 20- تا 90+ درجه سانتیگراد |
| کشور سازنده | ژاپن |
نسبت تبدیل 10:1 در گیربکس SEYCO 1HR-10
گیربکس SEYCO 1HR-10 دارای نسبت کاهش 10:1 است. بهصورت ایدهآل، سرعت محور خروجی تقریباً یکدهم سرعت محور ورودی خواهد بود و در مقابل، گشتاور خروجی افزایش پیدا میکند.
در نتیجه، این مدل در مقایسه با مدلهای 1HR-03، 1HR-05 و 1HR-07 کاهش سرعت بیشتری ایجاد میکند و برای سیستمهایی که به سرعت خروجی پایینتر و گشتاور بالاتر نیاز دارند، انتخاب متفاوتی محسوب میشود.
سازگاری با سروو موتور
مدل 1HR-10 در جدول کاتالوگ SEYCO در گروه گیربکسهای سری 1HR برای سروو موتورهای 200 و 400 وات با سرعت 3000 rpm قرار گرفته است.
ورودی این مدل دارای فلنج 60 میلیمتر و شفت 14 میلیمتر است. بنابراین هنگام انتخاب سروو موتور، علاوه بر توان و سرعت، باید تطابق مکانیکی موتور با گیربکس نیز بررسی شود.
ویژگیهای گیربکس خورشیدی SEYCO سری HR
سری HR از ساختار گیربکس خورشیدی با چرخدندههای مارپیچی Helical استفاده میکند. طبق بروشور، چرخدندهها کربوره و سختکاری شدهاند و سختی اعلامشده برای آنها 62 HRC است.
این سری همچنین دارای طراحی حامل یکپارچه، رولبرینگ سوزنی و شفت یکپارچه است که با هدف افزایش استحکام، ظرفیت تحمل بار و قابلیت اطمینان طراحی شدهاند.
برای مدلهای تکاستیج سری HR، لقی استاندارد کمتر از 5 arcmin اعلام شده است. کلاس حفاظتی این سری IP65 و محدوده دمای کاری اعلامشده 20- تا 90+ درجه سانتیگراد است.
کاربرد گیربکس SEYCO 1HR-10
گیربکس خورشیدی 1HR-10 برای سیستمهایی که به کاهش سرعت، افزایش گشتاور و انتقال دقیق حرکت نیاز دارند، قابل استفاده است.
کاربردهای متداول این نوع گیربکس شامل:
- سیستمهای سروو موتور
- ماشینآلات اتوماسیون صنعتی
- ماشینآلات بستهبندی
- تجهیزات انتقال حرکت
- خطوط تولید اتوماتیک
- ماشینآلات دقیق
- مکانیزمهای حرکتی کنترلشده
انتخاب نهایی گیربکس باید با توجه به توان سروو موتور، سرعت ورودی، نسبت تبدیل، گشتاور موردنیاز، نوع بار و شرایط کاری انجام شود.
مزایای گیربکس SEYCO 1HR-10
- نسبت کاهش 10:1
- مناسب سیستمهای سروو موتور
- فلنج ورودی 60 میلیمتر
- شفت ورودی 14 میلیمتر
- فلنج خروجی 70 میلیمتر
- شفت خروجی 16 میلیمتر
- چرخدندههای Helical
- لقی پایین در ساختار تکاستیج
- راندمان 97٪
- کلاس حفاظتی IP65
- طراحی مناسب انتقال دقیق حرکت
- ساخت ژاپن
- مناسب برای سروو موتورهای 200 و 400 وات، 3000 rpm طبق کاتالوگ SEYCO
