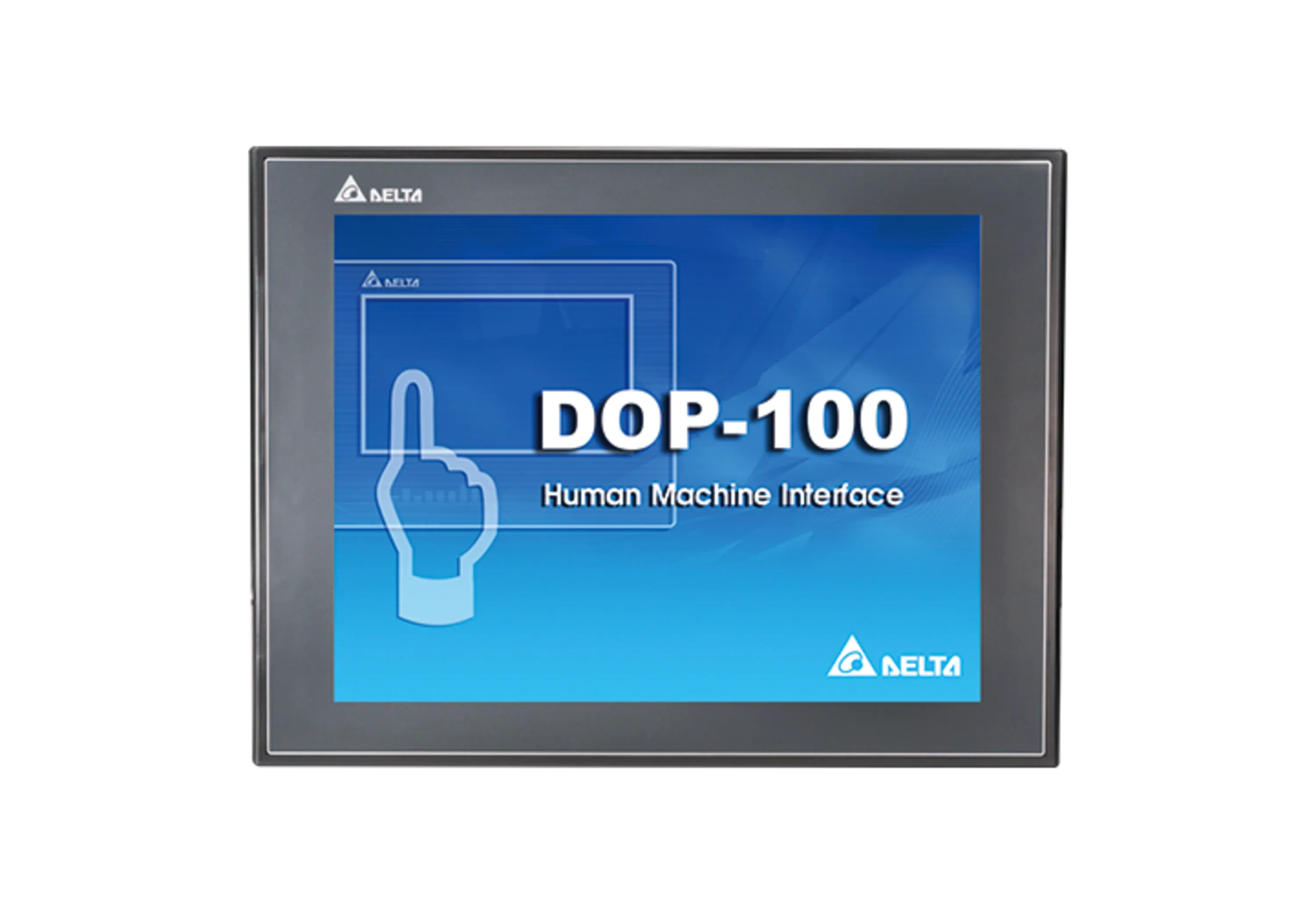

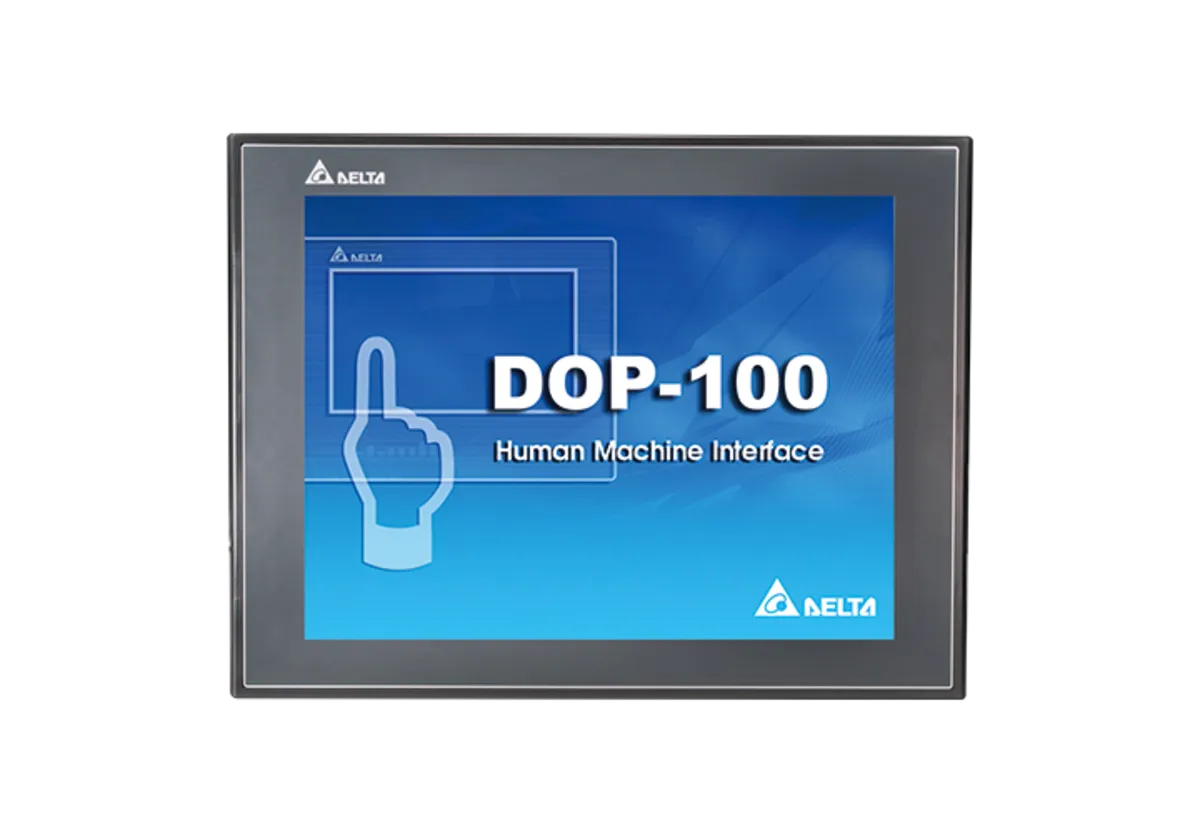

معرفی
- ابعاد پنل: 37.8×103×129میلی متر
- ابعاد برش درب تابلو: 92.8×118.8 میلی متر
- دارای پورت اترنت
- USB: 1 USB slave Ver 2.0; 1 USB host Ver 2.0
- ROM: 256MB
- نمایشگر: LED backlight
- حافظه داخلی: 512MB
- ولتاژ تغذیه ورودی: 24VDC
- درجه حفاظت (IP): (IP65 / NEMA4 / UL TYPE 4X (indoor use only
- دما و رطوبت مجاز: 0 تا 50+ درجه سانتی گراد
- پردازنده مرکزی: (ARM Cortex-A8 (800 MHz
- پورت ها :USB Host/Slave , COM1 /COM2 /Ethernet
🔌 نقشه سیمبندی RS485 بین HMI دلتا و PLC دلتا
HMI Delta (DOP-103DQ)
PLC Delta (DVP)
--------------------------------------------
RS485+ -----------------> D+ (DATA+)
RS485- -----------------> D- (DATA-)
SG (GND) -----------------> SG (GND)
RS485+ -----------------> D+ (DATA+)
RS485- -----------------> D- (DATA-)
SG (GND) -----------------> SG (GND)
⚠️ در پروژههای صنعتی حتماً از کابل شیلددار زوج تابیده (Twisted Pair) استفاده شود
⚙️ تنظیمات پیشنهادی RS485 (استاندارد صنعتی)
Protocol : Modbus RTU
Baud Rate : 9600 یا 19200
Data Bit : 8
Parity : None
Stop Bit : 1
Station No : یکتا (مثلاً PLC=1 ، HMI=0)
🛠️ نکات حرفهای مهم (خیلی کاربردی)
در مسیرهای طولانیتر از مقاومت ترمینیشن 120Ω استفاده شود
شیلد کابل فقط از یک سمت زمین شود
از عبور کابل RS485 کنار کابل قدرت خودداری کنید
حداکثر طول کابل RS485 ≈ 1200 متر
🧠 اتصال صحیح RS485 بین HMI دلتا و PLC نقش کلیدی در پایداری ارتباط و جلوگیری از خطاهای ارتباطی دارد.
