معرفی

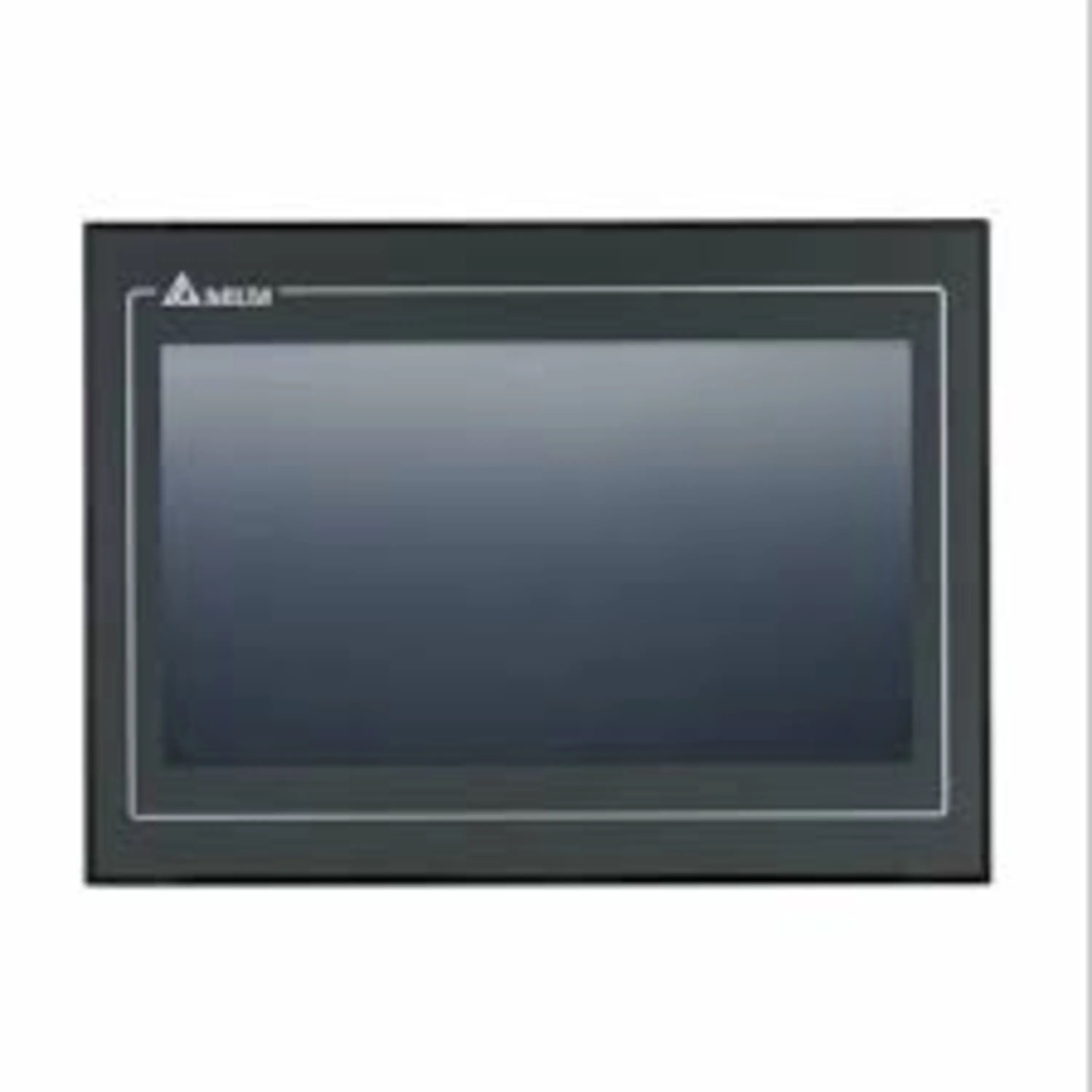

 HMI دلتا DOP-110CS چیست؟

HMI دلتا DOP-110CS یکی از پنل‌های HMI سری DOP-100 شرکت Delta Electronics است که برای نمایش، کنترل و مانیتورینگ فرآیندهای اتوماسیون صنعتی طراحی شده است.

این مدل به نمایشگر 10.1 اینچی TFT LCD با رزولوشن 1024×600 پیکسل و 65,536 رنگ مجهز شده و از پردازنده ARM Cortex-A8 با فرکانس 800MHz استفاده می‌کند.

DOP-110CS دارای 256MB حافظه RAM و 256MB حافظه Flash ROM است و از رابط‌های ارتباطی سریال RS-232، RS-485 و RS-422 و همچنین USB Host و USB Client پشتیبانی می‌کند.

این HMI برای استفاده در ماشین‌آلات صنعتی، خطوط تولید، تابلوهای کنترل، سیستم‌های اتوماسیون و پروژه‌هایی که نیاز به رابط کاربری لمسی برای کنترل تجهیزات دارند، گزینه‌ای مناسب است.

ویژگی‌های HMI دلتا DOP-110CS

 نمایشگر 10.1 اینچی

DOP-110CS دارای نمایشگر 10.1 اینچی TFT LCD با رزولوشن 1024×600 پیکسل و قابلیت نمایش 65,536 رنگ است.

پردازنده ARM Cortex-A8

پردازنده ARM Cortex-A8 با فرکانس 800MHz برای اجرای صفحات گرافیکی و کنترل فرآیندهای صنعتی در این HMI استفاده شده است.

 ارتباط سریال با تجهیزات صنعتی

DOP-110CS از چند رابط سریال شامل RS-232، RS-485 و RS-422 پشتیبانی می‌کند و امکان برقراری ارتباط با تجهیزات مختلف اتوماسیون صنعتی را فراهم می‌سازد.

 پورت‌های USB

وجود USB Host و USB Client امکان اتصال تجهیزات جانبی و انتقال اطلاعات را فراهم می‌کند.

 طراحی مناسب برای تابلوهای صنعتی

این HMI با قابلیت نصب پنلی و درجه حفاظت مناسب، برای استفاده در تابلوهای کنترل و محیط‌های صنعتی طراحی شده است.

 کاربردهای HMI DOP-110CS

HMI دلتا DOP-110CS می‌تواند در طیف وسیعی از پروژه‌های اتوماسیون صنعتی مورد استفاده قرار گیرد، از جمله:

* کنترل و مانیتورینگ ماشین‌آلات صنعتی
* خطوط تولید و مونتاژ
* تابلوهای برق و کنترل
* سیستم‌های انتقال مواد و نوار نقاله
* کنترل فرآیندهای صنعتی
* نمایش وضعیت ورودی و خروجی PLC
* مانیتورینگ پارامترهای اینورتر
* سیستم‌های کنترل و اتوماسیون کارخانه‌ها

استفاده از HMI در این پروژه‌ها باعث می‌شود اپراتور بتواند اطلاعات فرآیند، وضعیت تجهیزات، آلارم‌ها و پارامترهای کنترلی را از طریق یک رابط گرافیکی مشاهده و مدیریت کند.

نرم افزار برنامه نویسی HMI دلتا DOP-110CS

برای طراحی صفحات گرافیکی، تنظیم پارامترها و ایجاد ارتباط میان HMI و تجهیزات اتوماسیون صنعتی، می‌توان از نرم‌افزارهای سازگار با سری DOP-100 استفاده کرد.

در این بخش  لینک مستقیم دانلود نرم‌افزار، آموزش نصب، آموزش ایجاد پروژه و آموزش ارتباط HMI با PLC را قرار دادیم.

دانلود رایگان نرم افزار HMI دلتا

اتصال HMI دلتا به PLC؛ راهنمای کامل تنظیم و برنامه‌نویسی

آموزش ماکرو نویسی HMI دلتا (Macro)

دانلود نرم افزار صفحه نمایش دلتا DOPSoft

بررسی تخصصی

1️⃣صفحه نمایش HMI دلتا DOP-110CS چیست؟
DOP-110CS یک پنل HMI صنعتی دلتا با صفحه لمسی 10.1 اینچ و رنگی است که برای نمایش، کنترل و تعامل با سیستم‌های اتوماسیون به کار می‌رود.

---------------------------------------------------------

2️⃣ چه سایزی و وضوحی دارد؟
این نمایشگر دارای صفحه 10٫1 اینچ TFT با رزولوشن 1024 × 600 پیکسل و 65,536 رنگ برای گرافیک واضح است.

-----------------------------------------------------------------------

3️⃣ از چه نوع ارتباطاتی پشتیبانی می‌کند؟
دارای پورت Ethernet (10/100 Mbps)، پورت‌های سریال COM (RS-232/RS-485/RS-422) و USB Host و USB Slave برای ارتباط با PLC، اینورتر، رایانه یا حافظه USB.

-----------------------------------------------------------

4️⃣ مناسب چه کاربردهایی است؟
این HMI برای اکثر پروژه‌های اتوماسیون صنعتی، خطوط تولید، کنترل ماشین‌آلات، نوار نقاله و تجهیزات کارخانه‌ای مناسب است.

-------------------------------------------------------------

5️⃣ چگونه برنامه‌ریزی می‌شود؟
برنامه‌ریزی صفحات، گرافیک، و ارتباط با PLC با نرم‌افزار DOP-Soft انجام می‌شود. (برای اکثر HMIهای سری DOP)

--------------------------------------------------------

6️⃣ آیا می‌توان داده‌ها را ذخیره یا انتقال داد؟
با پورت USB یا کارت حافظه (در برخی پارت‌ها) می‌توان داده‌ها را منتقل یا بکاپ‌گیری کرد، بسته به پیکربندی.

---------------------------------------------------------
