معرفی

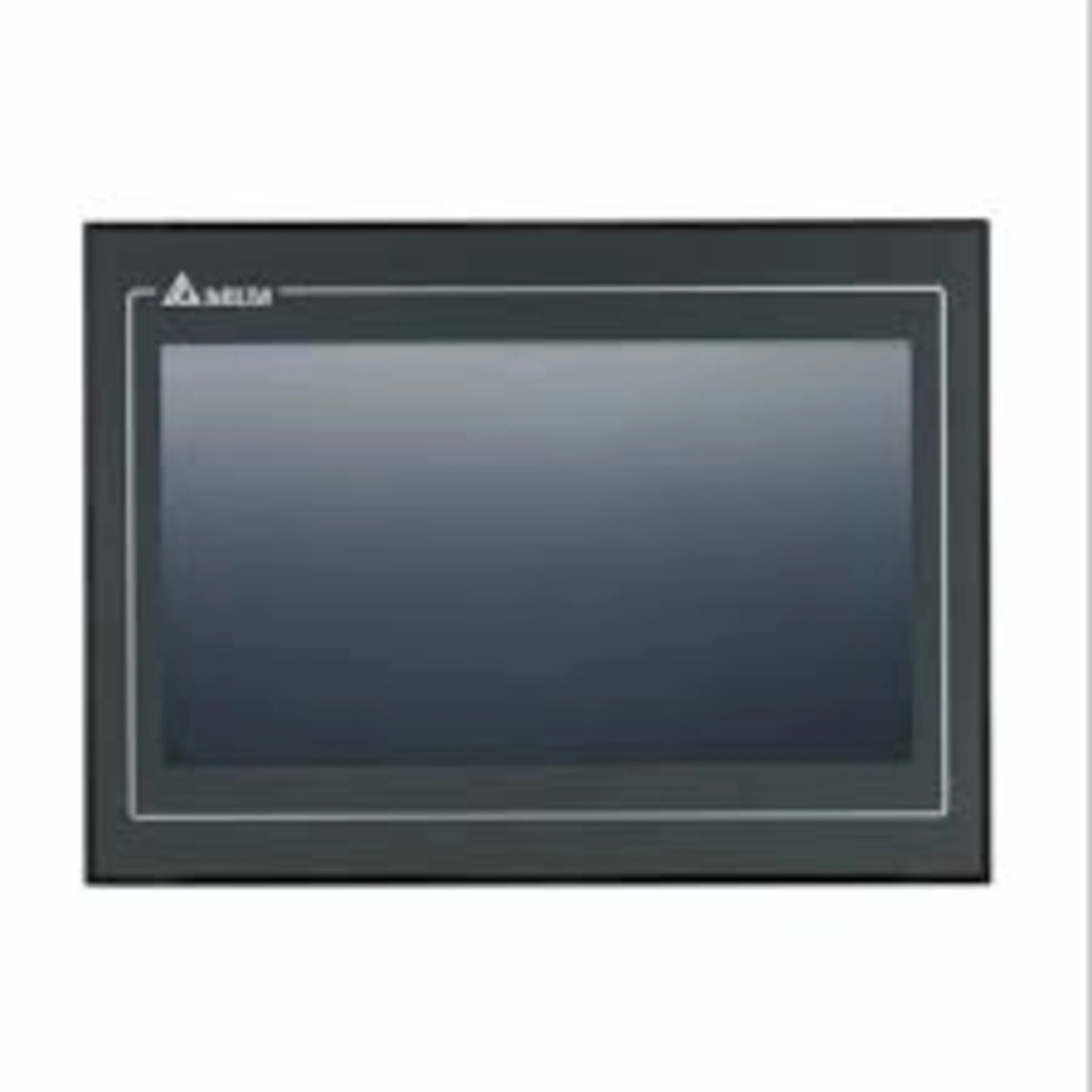

 HMI دلتا DOP-110IS چیست؟

HMI دلتا DOP-110IS یکی از مدل‌های سری DOP-100 شرکت Delta Electronics است که برای کنترل، مانیتورینگ و نمایش اطلاعات فرآیندهای اتوماسیون صنعتی طراحی شده است.

این HMI به نمایشگر 10.1 اینچی TFT LCD با رزولوشن 1024×600 پیکسل و 65,535 رنگ مجهز شده و از پردازنده ARM Cortex-A8 با فرکانس 800MHz استفاده می‌کند.

DOP-110IS دارای 256MB حافظه Flash ROM و 256MB حافظه RAM است و با بهره‌گیری از پورت Ethernet با سرعت 10/100Mbps، USB و رابط‌های ارتباطی سریال RS-232، RS-422 و RS-485 امکان ارتباط با تجهیزات مختلف اتوماسیون صنعتی را فراهم می‌کند.

این مدل برای ماشین‌آلات صنعتی، خطوط تولید، تابلوهای کنترل، سیستم‌های مانیتورینگ و پروژه‌هایی که نیاز به ارتباط شبکه‌ای با PLC و سایر تجهیزات صنعتی دارند، گزینه‌ای کاربردی محسوب می‌شود.

 ویژگی‌های HMI دلتا DOP-110IS

 نمایشگر 10.1 اینچی

DOP-110IS دارای نمایشگر 10.1 اینچی TFT LCD با رزولوشن 1024×600 پیکسل است که برای نمایش صفحات گرافیکی، اطلاعات فرآیند و پارامترهای تجهیزات صنعتی طراحی شده است.

 ارتباط Ethernet

یکی از مهم‌ترین ویژگی‌های DOP-110IS وجود پورت Ethernet با سرعت 10/100Mbps است. این قابلیت امکان استفاده از HMI در پروژه‌هایی را فراهم می‌کند که ارتباط شبکه‌ای میان HMI، PLC و سایر تجهیزات صنعتی مورد نیاز است.

پردازنده ARM Cortex-A8

پردازنده ARM Cortex-A8 با فرکانس 800MHz برای اجرای صفحات HMI و برنامه‌های کنترلی مورد استفاده قرار گرفته است.

حافظه 256MB

این مدل دارای 256MB حافظه Flash ROM و 256MB RAM است که برای ذخیره پروژه و اجرای برنامه‌های HMI مورد استفاده قرار می‌گیرد.

 ارتباط سریال

DOP-110IS از رابط‌های RS-232، RS-422 و RS-485 پشتیبانی می‌کند و می‌توان از آن برای ارتباط با PLC، اینورتر و سایر تجهیزات اتوماسیون صنعتی استفاده کرد.

HMI دلتا DOP-110IS در پروژه‌های مختلف اتوماسیون صنعتی قابل استفاده است. مهم‌ترین کاربردهای این مدل عبارت‌اند از:

• کنترل و مانیتورینگ ماشین‌آلات صنعتی
  * خطوط تولید و مونتاژ
  * سیستم‌های بسته‌بندی
  * تابلوهای کنترل و اتوماسیون
  * نوار نقاله‌ها و سیستم‌های انتقال مواد
  * کنترل و مانیتورینگ اینورتر
  * ارتباط با PLC از طریق Ethernet
  * نمایش آلارم‌ها و وضعیت تجهیزات
  * ثبت و نمایش اطلاعات فرآیند
  * پروژه‌های اتوماسیون مبتنی بر شبکه صنعتی

اتصال HMI DOP-110IS به PLC و اینورتر

یکی از کاربردهای اصلی HMI دلتا DOP-110IS ایجاد رابط کاربری میان اپراتور و تجهیزات اتوماسیون صنعتی است.

وجود Ethernet و پورت‌های سریال در این مدل امکان استفاده از DOP-110IS در پروژه‌های مختلف ارتباطی را فراهم می‌کند. بسته به نوع PLC، اینورتر یا کنترلر مورد استفاده، می‌توان روش ارتباطی مناسب و پروتکل سازگار را انتخاب کرد.

در یک سیستم اتوماسیون صنعتی، HMI می‌تواند اطلاعات PLC و تجهیزات متصل را دریافت کرده و پارامترهایی مانند وضعیت ورودی و خروجی، سرعت، فرکانس، جریان، آلارم‌ها و سایر اطلاعات فرآیند را به صورت گرافیکی در اختیار اپراتور قرار دهد.

نرم افزار برنامه نویسی HMI دلتا DOP-110IS

برنامه‌نویسی و طراحی صفحات گرافیکی HMIهای سری DOP-100 با استفاده از نرم‌افزار DOPSoft انجام می‌شود. در این نرم‌افزار می‌توان صفحات مانیتورینگ، کلیدهای کنترلی، نمایشگرهای عددی، آلارم‌ها، Trendها و سایر اجزای مورد نیاز پروژه را طراحی و تنظیم کرد.

دانلود رایگان نرم افزار صفحه نمایش دلتا

بررسی تخصصی

• DOP-110IS چیست و چه کاربردی دارد؟
  DOP-110IS یک صفحه نمایش HMI صنعتی از سری DOP-100 دلتا است که برای مانیتورینگ و کنترل فرآیندهای اتوماسیون صنعتی در خطوط تولید و ماشین‌آلات استفاده می‌شود.

------------------------------------------------------------

• آیا DOP-110IS دارای پورت اترنت است؟
  بله، این مدل مجهز به پورت Ethernet داخلی است و امکان ارتباط سریع و پایدار با PLCها، شبکه صنعتی و سیستم‌های مانیتورینگ را فراهم می‌کند.

------------------------------------------------------------

• اندازه و رزولوشن صفحه نمایش DOP-110IS چقدر است؟
  این HMI دارای صفحه لمسی رنگی 10.1 اینچ با وضوح 1024×600 پیکسل (WVGA) است که نمایش گرافیک و داده‌ها را بسیار واضح انجام می‌دهد.

-------------------------------------------------------------

• چه پروتکل‌ها و پورت‌هایی را پشتیبانی می‌کند؟
  علاوه بر Ethernet، از پورت‌های RS-232 و RS-485 پشتیبانی می‌کند و با اکثر PLCها، اینورترها و کنترلرهای صنعتی سازگار است.

------------------------------------------------------------

• برنامه‌نویسی DOP-110IS چگونه انجام می‌شود؟
  برنامه‌نویسی این صفحه نمایش با نرم‌افزار DOP-Soft دلتا انجام می‌شود که محیطی گرافیکی و کاربرپسند برای طراحی صفحات کنترلی فراهم می‌کند.

------------------------------------------------------------

• آیا امکان ذخیره‌سازی و بکاپ اطلاعات وجود دارد؟
  بله، این مدل از کارت حافظه SD و پورت USB برای ذخیره دیتا، لاگ‌گیری و بکاپ پروژه پشتیبانی می‌کند.

----------------------------------------------------------------

• DOP-110IS برای چه صنایعی مناسب است؟
  برای صنایع بسته‌بندی، غذایی، دارویی، ماشین‌سازی، نوار نقاله‌ها، سیستم‌های اتوماسیون و پروژه‌های مبتنی بر شبکه صنعتی بسیار ایده‌آل است.

--------------------------------------------------------------

• مزیت اصلی DOP-110IS نسبت به مدل‌های معمولی چیست؟
  مهم‌ترین مزیت آن وجود Ethernet داخلی، سرعت بالای تبادل داده، طراحی صنعتی مقاوم و سازگاری گسترده با تجهیزات اتوماسیون است.

----------------------------------------------------
