 HMI دلتا DOP-112MX چیست؟

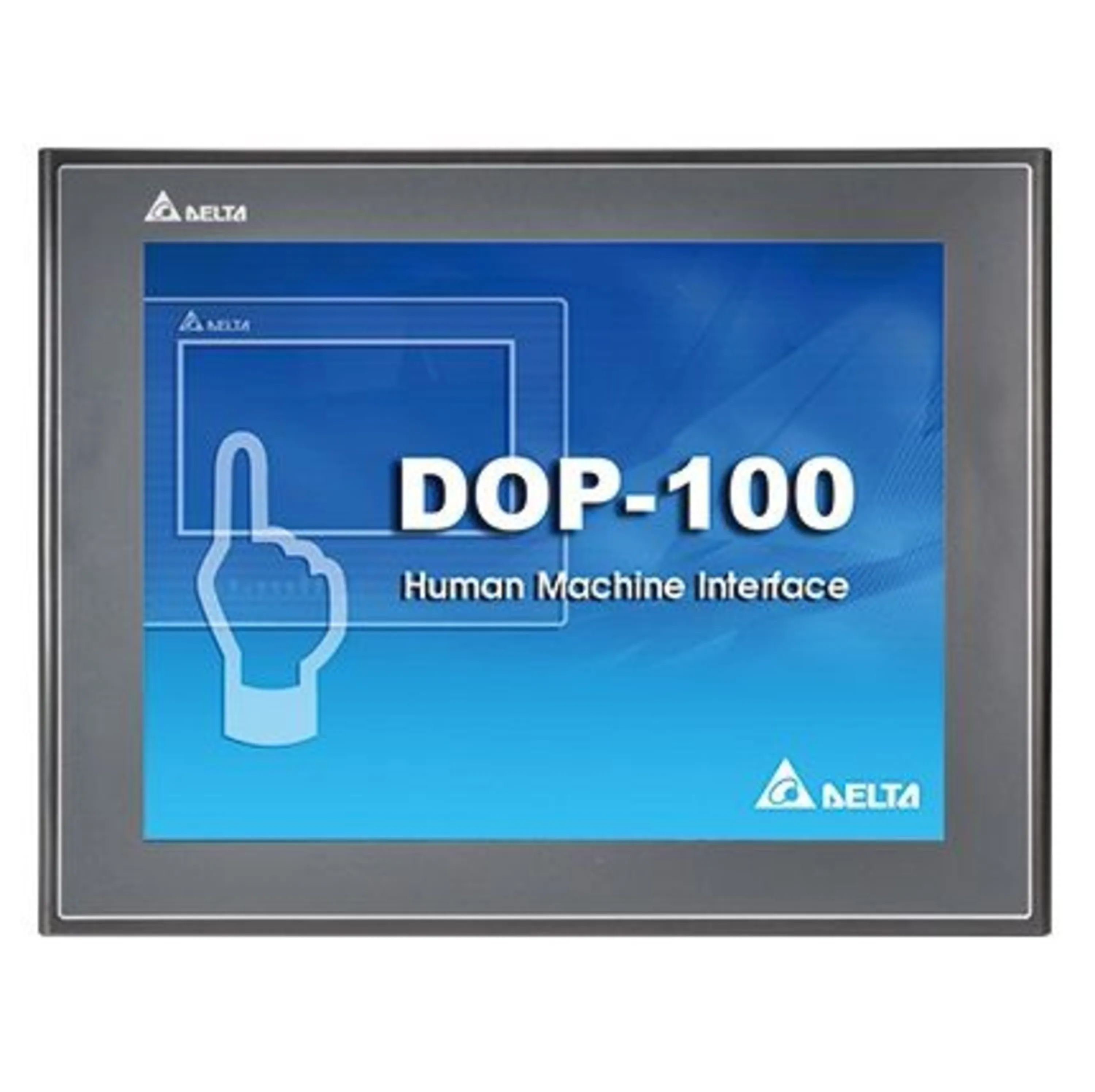

HMI دلتا DOP-112MX یکی از پنل‌های پیشرفته سری DOP-100 شرکت Delta Electronics است که با نمایشگر 12 اینچی TFT LCD و رزولوشن 768×1024 برای کنترل، مانیتورینگ و مدیریت فرآیندهای صنعتی طراحی شده است.

این صفحه نمایش صنعتی با پردازنده Dual Core با فرکانس 1GHz، حافظه داخلی 8GB، یک گیگابایت RAM، پشتیبانی از Ethernet، کارت SD و چهار پورت ارتباطی COM، امکان ارتباط با تجهیزات مختلف اتوماسیون صنعتی را فراهم می‌کند.

DOP-112MX در پروژه‌های اتوماسیون کارخانه، ماشین‌آلات صنعتی، خطوط تولید و سیستم‌های کنترل مورد استفاده قرار می‌گیرد و می‌تواند به PLC، اینورتر و سایر تجهیزات صنعتی متصل شود.

اگر به دنبال خرید HMI دلتا 12 اینچ هستید، DOP-112MX به دلیل امکانات ارتباطی، نمایشگر بزرگ و قابلیت‌های مناسب برای پروژه‌های صنعتی، یکی از گزینه‌های قابل بررسی در سری DOP-100 محسوب می‌شود.

 ویژگی‌های HMI دلتا DOP-112MX

 نمایشگر 12 اینچی با کیفیت بالا

DOP-112MX مجهز به نمایشگر 12 اینچی TFT LCD با رزولوشن 1024×768 و نمایش رنگی 24 بیت است که امکان مشاهده اطلاعات، وضعیت تجهیزات و فرآیندهای صنعتی را با وضوح مناسب فراهم می‌کند.

 پردازنده Dual Core

پردازنده Dual Core با فرکانس 1GHz، عملکرد مناسب HMI را در اجرای صفحات گرافیکی و کنترل فرآیندهای صنعتی فراهم می‌کند.

 ارتباط با تجهیزات اتوماسیون صنعتی

وجود پورت‌های ارتباطی مختلف در DOP-112MX امکان اتصال HMI به تجهیزات مختلف اتوماسیون صنعتی را فراهم می‌کند. این قابلیت برای ارتباط با PLC، اینورتر و سایر تجهیزات کنترلی اهمیت زیادی دارد.

 حافظه داخلی و RAM

این مدل دارای 8GB حافظه داخلی و 1GB RAM است و برای اجرای پروژه‌ها و ذخیره اطلاعات مورد نیاز HMI ظرفیت مناسبی ارائه می‌دهد.

 پشتیبانی از Ethernet و USB

DOP-112MX از ارتباط Ethernet و رابط‌های USB پشتیبانی می‌کند و امکان استفاده از شبکه و تجهیزات جانبی را در پروژه‌های صنعتی فراهم می‌سازد.

 اتصال HMI DOP-112MX به PLC و اینورتر

یکی از کاربردهای مهم HMI دلتا DOP-112MX، ایجاد رابط کاربری میان اپراتور و تجهیزات اتوماسیون صنعتی است. این HMI می‌تواند برای نمایش وضعیت ورودی‌ها و خروجی‌ها، پارامترهای کنترلی، آلارم‌ها و اطلاعات فرآیند مورد استفاده قرار گیرد.

در پروژه‌های اتوماسیون صنعتی می‌توان DOP-112MX را در کنار PLC و اینورتر استفاده کرد تا اپراتور بتواند پارامترهای مختلف دستگاه را از طریق صفحه لمسی مشاهده و کنترل کند.

ارتباط HMI با تجهیزات صنعتی باید بر اساس پروتکل، نوع PLC یا اینورتر و تنظیمات نرم‌افزار برنامه‌نویسی انجام شود.

دانلود رایگان نرم افزار صفحه نمایش دلتا

اتصال HMI دلتا به PLC؛ راهنمای کامل تنظیم و برنامه‌نویسی

آموزش ماکرو نویسی HMI دلتا (Macro)

دانلود نرم افزار صفحه نمایش دلتا DOPSoft

بررسی تخصصی

چگونه DOP-112MX را با PLC دلتا وصل کنم؟
با استفاده از پورت اترنت و تنظیمات DopSoft، می‌توانید به راحتی ارتباط برقرار کنید.

-------------------------------------------------------------

آیا نرم‌افزار DopSoft برای مدل DOP-112MX رایگان است؟
بله، نرم‌افزار DopSoft دلتا برای برنامه‌ریزی HMI رایگان است.

-------------------------------------------------------------

این HMI چند صفحه (Screen) می‌تواند داشته باشد؟
بسته به پروژه، می‌تواند چندین صفحه با گرافیک و کنترل متنوع داشته باشد.

-------------------------------------------------------------

 آیا می‌توانم HMI را به چند PLC وصل کنم؟
جواب: بله، با استفاده از شبکه اترنت و تنظیمات Multi-Master، می‌توان HMI را به چند PLC متصل کرد.

-------------------------------------------------------------

 آیا پروتکل Modbus TCP پشتیبانی می‌شود؟
بله، DOP-112MX از Modbus TCP برای ارتباط با دستگاه‌های دیگر پشتیبانی می‌کند.

------------------------------------------------------------
2️

DopSoft چه امکاناتی برای این مدل دارد؟
جواب: طراحی صفحات گرافیکی، تعریف Alarm، نمودار روند (Trend), Button و کنترل انواع PLC دلتا با اتصال اترنت.

----------------------------------------------------------

آیا می‌توان HMI را بدون کامپیوتر برنامه‌ریزی کرد؟
 خیر، برنامه‌ریزی فقط با DopSoft روی کامپیوتر انجام می‌شود و سپس به HMI منتقل می‌شود.

--------------------------------------------------------

 آیا آپدیت نرم‌افزار و Firmware نیاز دارد؟
 بله، برای عملکرد بهتر و رفع باگ‌ها، به‌روزرسانی Firmware پیشنهاد می‌شود.

------------------------------------------------------

3️
 رزولوشن صفحه نمایش DOP112MX چند است؟
 12 اینچ با رزولوشن 768*1024

--------------------------------------------------------

 آیا امکان استفاده از تصاویر BMP و PNG وجود دارد؟
 بله، می‌توانید تصاویر BMP و PNG برای پس‌زمینه یا گرافیک استفاده کنید.

-----------------------------------------------------------

ولتاژ کاری HMI چقدر است؟
جواب: 24V DC استاندارد صنعتی.

---------------------------------------------------------

 اگر HMI به PLC وصل نشود، چه کار کنم؟
ابتدا کابل و IP تنظیم شده را بررسی کنید. سپس Firmware و DopSoft را آپدیت کنید. در صورت نیاز با پشتیبانی دلتا تماس بگیرید.

---------------------------------------------------------

آیا HMI خطاهای PLC را نمایش می‌دهد؟
 بله، با تعریف Alarm در DopSoft می‌توان خطاها را روی صفحه نمایش داد.

----------------------------------------------------------

 آیا می‌توان پروژه را از HMI به HMI دیگر منتقل کرد؟
 بله، فایل پروژه (*.dhp) را می‌توان به راحتی روی HMI دیگر بارگذاری کرد.

----------------------------------------------------------
