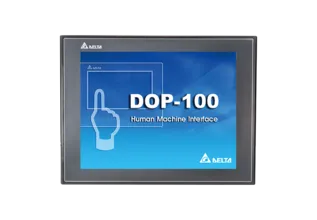

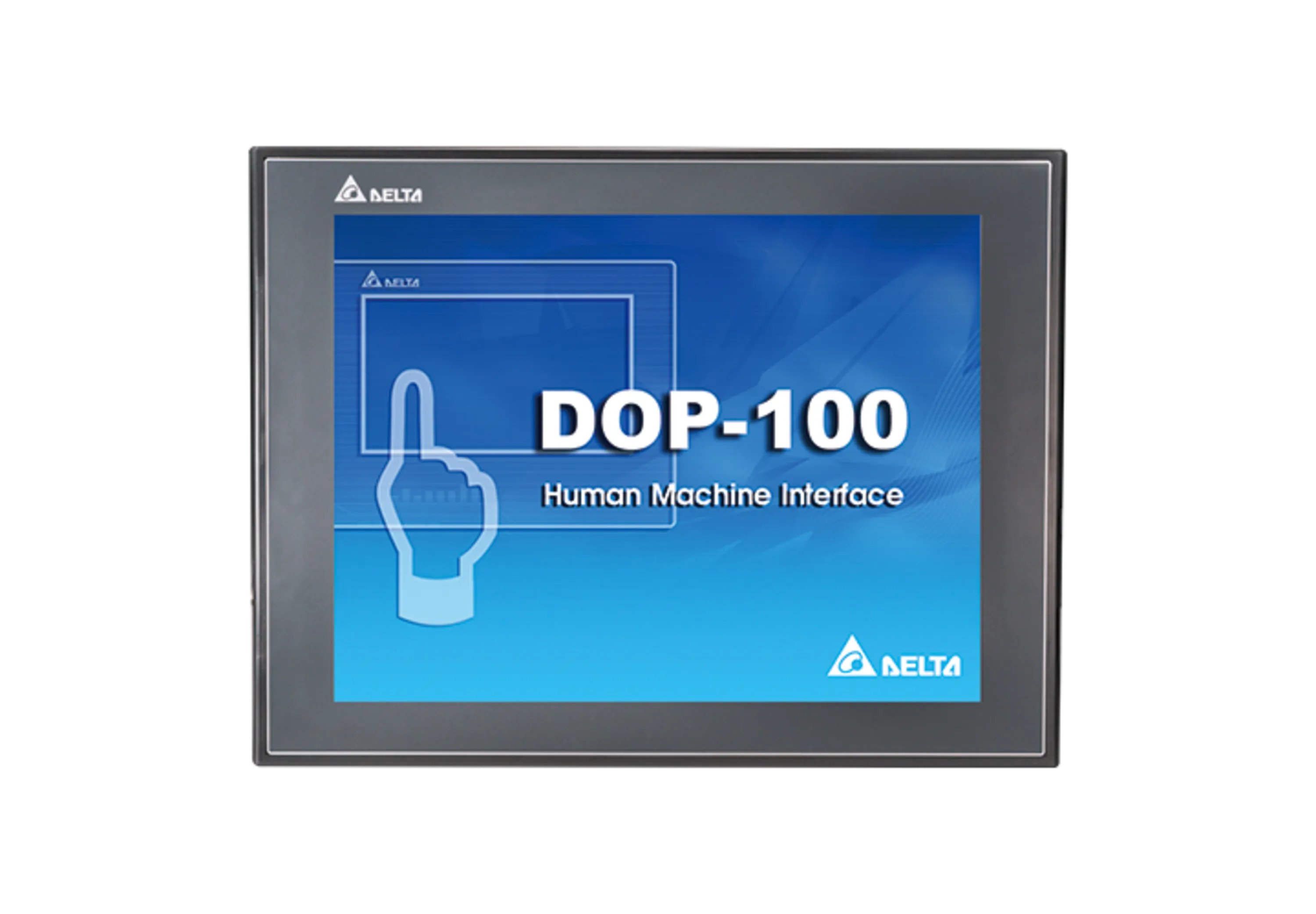

معرفی

• سایز پنل 4.3  اینچ
• 272 × 480  پیکسل
• 65536 رنگ ، TFT LCD
• سی پی یو Cortex-A8 800MHz
• رم 512MB
• رام 256MB
• داشتن یک عدد پورت اترنت
• 2 عدد COM فیزیکی که RS-232/RS-485 و Ethernet را پشتیبانی می کند.
• USB Client
• USB Host
• نرم افزار ویرایش DOPsoft V4.

🔌 نقشه سیم‌بندی HMI دلتا DOP-103WQ

1️⃣ تغذیه (Power Supply)

+24V DC ──────── V+
0V (GND) ──────── V-

ولتاژ تغذیه: 24V DC

حتماً از منبع تغذیه صنعتی پایدار استفاده شود

توصیه می‌شود فیوز 1A در مسیر +24V قرار گیرد

2️⃣ پورت COM1 (RS-232 / RS-485)

این پورت معمولاً برای ارتباط با PLC استفاده می‌شود.

🔹 RS-232

DOP-103WQ PLC
TXD ─────────▶ RXD
RXD ◀───────── TXD
GND ────────── GND

🔹 RS-485 (دو سیمه)

DOP-103WQ PLC
D+ ────────── D+
D- ────────── D-
GND ────────── GND (اختیاری ولی توصیه می‌شود)

📌 نکته مهم:

اگر انتهای خط هستید، مقاومت ترمینیشن 120Ω فعال شود

کابل زوج تابیده شیلددار استفاده شود

3️⃣ پورت COM2 (RS-422 / RS-485)

بیشتر برای ارتباط دوم یا شبکه چند PLC

🔹 RS-422

DOP-103WQ PLC
TX+ ─────────▶ RX+
TX- ─────────▶ RX-
RX+ ◀───────── TX+
RX- ◀───────── TX-
GND ────────── GND

🔹 RS-485 چهار سیمه (در صورت استفاده)

TX+ / TX- → ارسال
RX+ / RX- → دریافت

4️⃣ پورت Ethernet (LAN)

RJ45 (Ethernet)
│
├── PLC دارای Ethernet
├── سوئیچ صنعتی
└── شبکه SCADA

کابل: CAT5e یا CAT6

تنظیمات IP از داخل منوی System Setting یا DOPSoft

مناسب برای Modbus TCP / Delta Protocol

5️⃣ USB Ports

🔹 USB Host

اتصال فلش برای:

آپدیت پروژه

لاگ دیتا

بکاپ گرفتن

🔹 USB Client

اتصال مستقیم HMI به کامپیوتر

دانلود برنامه از DOPSoft

6️⃣ ارت (FG – Frame Ground)

FG ─────────── ارت تابلو

✔️ حتماً به ارت تابلو وصل شود
✔️ باعث کاهش نویز و افزایش پایداری ارتباط می‌شود

⚠️ نکات مهم نصب صنعتی

کابل‌های قدرت و سیگنال جدا عبور داده شوند

RS-485 حتماً شیلددار باشد

شیلد فقط از یک سمت زمین شود

در محیط‌های نویزی، ارت و GND بسیار مهم است

بررسی تخصصی

 DOP-103WQ چه نوع اتصالات شبکه‌ای دارد؟
 این مدل دارای Ethernet داخلی (LAN) است که امکان اتصال مستقیم به شبکه صنعتی و PLCها را فراهم می‌کند. علاوه بر آن پورت‌های سریال (RS-232 / RS-485 / RS-422 بسته به پورت) و USB برای ارتباطات محلی پشتیبانی می‌شود.

-----------------------------------------------------------

 آیا برای نصب در تابلو نیاز به برش خاصی هست؟ ابعاد برش چقدر است؟
 برای نصب توکار (panel mount) باید جای برش مطابق دیتاشیت انجام شود. برش مرجع برای DOP-103WQ 118.8 × 92.8 mm است؛ ابعاد کلی بدنه نیز 137 × 103 × 30.7 mm می‌باشد. قبل از برش، دیتاشیت 2D-PDF/DWG را چک کنید تا تلرانس‌ها و فضاهای تهویه را هم رعایت شود.

----------------------------------------------------------

 آیا صفحه دارای حفاظت جلو (Front IP) است؟
بله، پنل جلو دارای استاندارد IP65 / NEMA4 است که در برابر پاشش آب و گردوغبار از سمت جلو محافظت می‌کند؛ اما پشت پنل و اتصالات الزاماً همان سطح حفاظت را ندارند، پس داخل تابلو نصب شود.

-----------------------------------------------------------

 نرم‌افزار برنامه‌نویسی صفحه نمایش دلتا و فرمت پروژه چیست؟
 برای برنامه‌نویسی و طراحی صفحات معمولاً از DOPSoft استفاده می‌شود (نرم‌افزار رسمی دلتا برای سری DOP). فایل پروژه و راهنمای کار با پورت‌ها در دیتاشیت/دفترچه کاربر توضیح داده شده‌اند.

----------------------------------------------------------

 چگونه Ethernet را با PLC یا سیستم SCADA وصل کنم؟
 پس از اتصال فیزیکی کابل LAN، در تنظیمات HMI پروتکل‌ها و آدرس IP تعیین می‌شود؛ اکثر PLCها از پروتکل‌های متداول (Modbus TCP یا پروتکل‌های اختصاصی Delta) پشتیبانی می‌کنند. برای تنظیم دقیق، جدول پورت‌ها و پروتکل در دفترچه و دیتاشیت موجود است — قبل از عملیات شبکه، IP و Subnet دستگاه‌ها را با هم منطبق کنید.

-----------------------------------------------------------

 آیا صفحه ضدخش/ضدتابش است و تعداد رنگ‌ها چقدر است؟
نمایشگر TFT با 16-bit (65,536 رنگ) گزارش شده و روشنایی (luminance) حدود 400 cd/m² است (مناسب محیط‌های صنعتی با نور معمول). برای شرایط خیلی پرنور ممکن است نیاز به سایه‌بان یا محافظ اضافی باشد.

------------------------------------------------------------

 چه پورت‌هایی برای ارتباط سریال دارد و چطور باید سیم‌بندی RS-485 را انجام داد؟
 مدل شامل COM1/COM2 با تنظیمات RS-232/RS-485/RS-422 است؛ نقشه‌ی پین‌بندی و حالت‌های MODE هر پورت در دفترچه‌ی محصول آمده (RX/TX, D+/D-, GND و غیره). هنگام سیم‌کشی RS-485 از ترمینیشن و اتصال زمین مناسب استفاده کنید و از کابل شیلددارِ مناسب صنعتی بهره بگیرید.

-----------------------------------------------------------

دانلود نرم افزار صفحه نمایش دلتا DOPSoft
