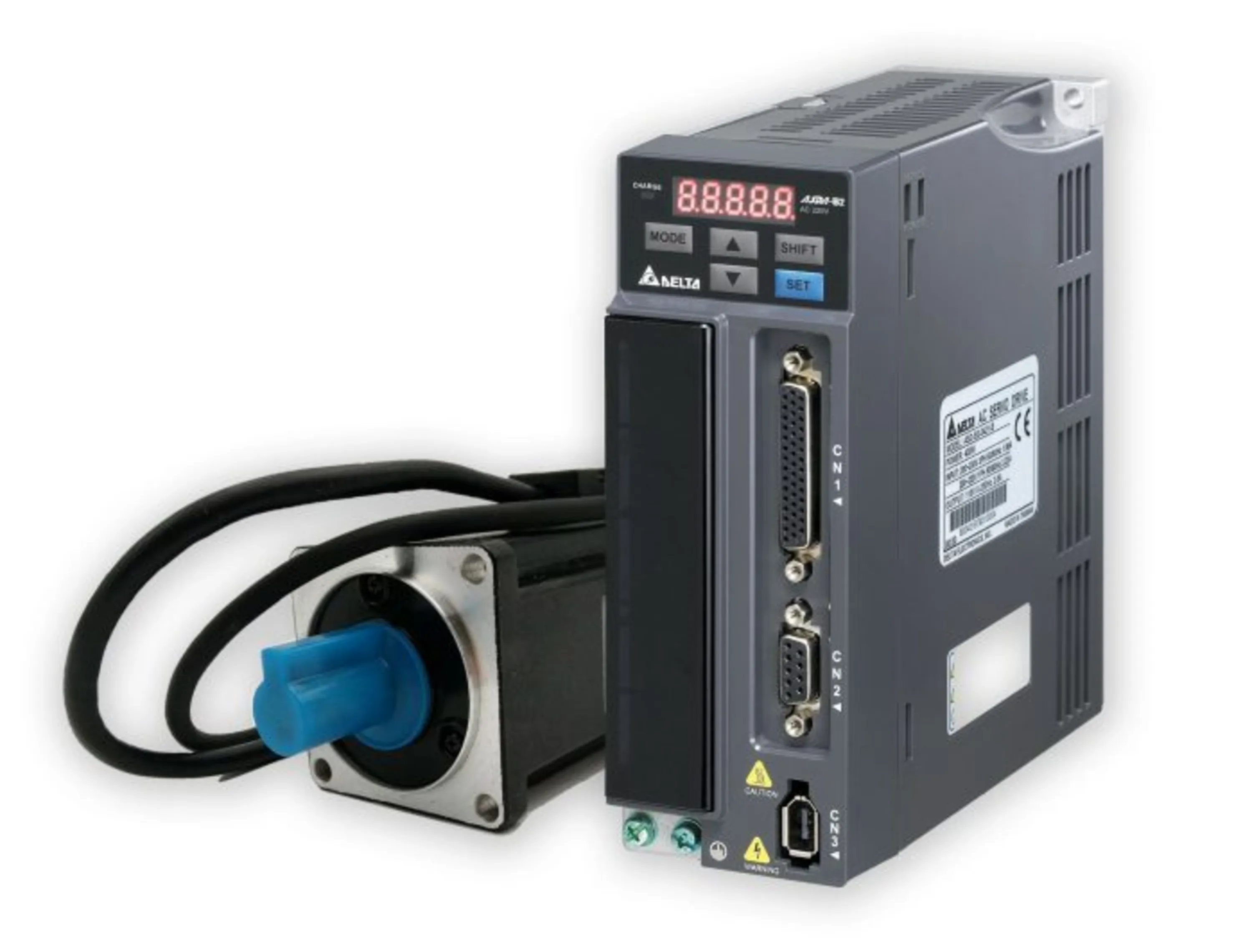

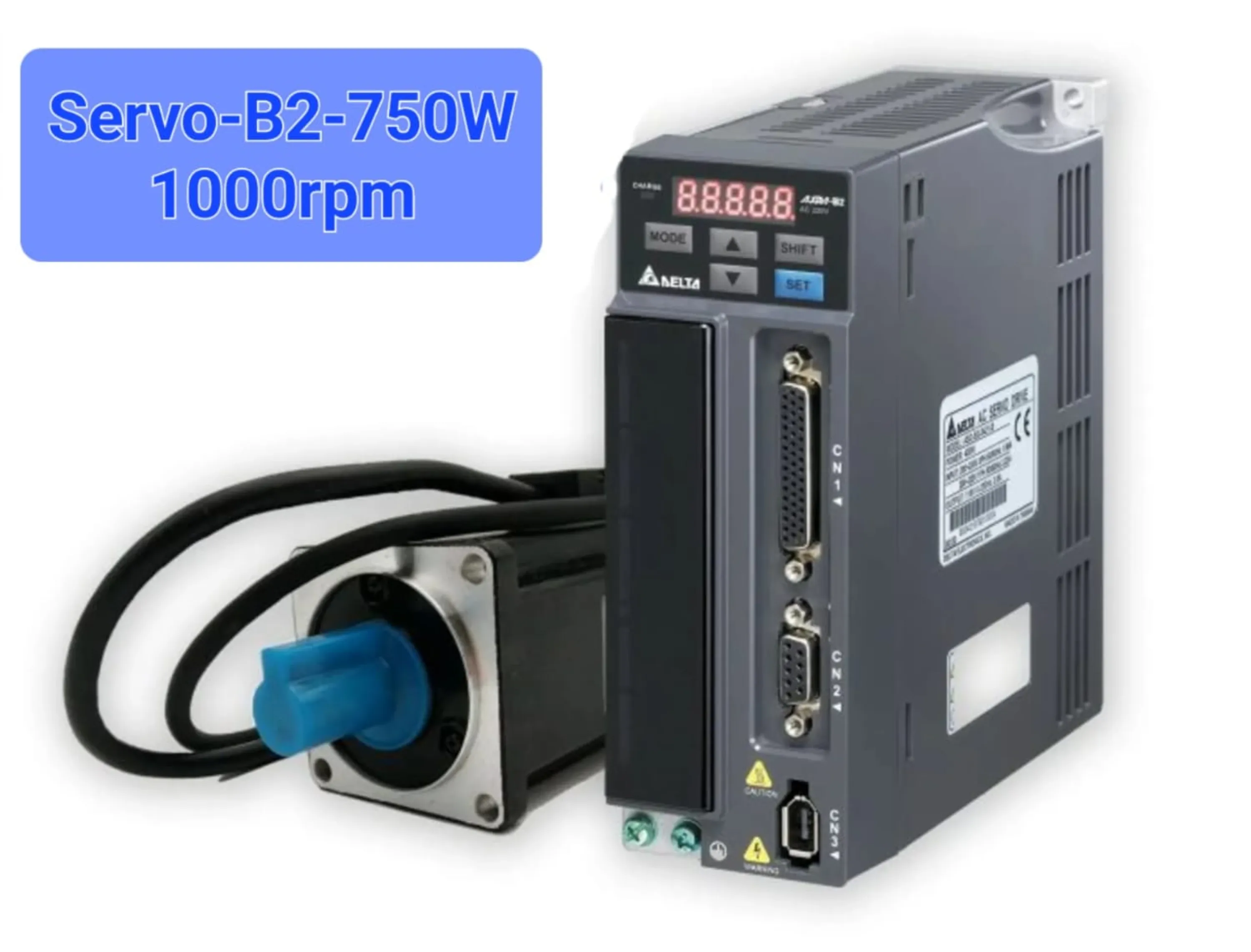

معرفی

کد درایو: ASD-B2-0721-B
کد موتور: ECMA-G21306RS
کانکتور قدرت: ASDBCAPW0000
کابل انکودر 5 متری: ASDBCAEN1005
نوع موتور: ساده
برق ورودی: تکفاز 220 ولت
قطر شفت: 22 میلی متر
گشتاور: 5.73 نیوتن بر متر
سایز فلنج: 130
پورت‌های ارتباطی: RS-485 یا RS-232
دقت انکودر: 17 بیت
حد فرکانس ورودی:
Open Collector: 200KHz
Low Speed: 500KHz
High Speed: 4MHz
نحوه راه‌اندازی: کنترل موقعیت، سرعت و گشتاور+پالس ورودی+ولتاژ آنالوگ ورودی+سرعت‌های پیش فرض داخلی
ولتاژ آنالوگ ورودی: 10V±
ولتاژ خروجی آنالوگ: 8V±
قابلیت انکودر دوم: ندارد
دمای کاری: 55-0 درجه سانتی گراد
رطوبت مجاز: 95-5 درصد

کاتالوگ سروو موتور دلتا سری B2

بررسی تخصصی

• مشخصات اصلی سرو توان 0.75کیلووات 1000 دور چیست؟
  توان خروجی 750 وات، دور نامی 1000 rpm، گشتاور نامی حدود 5.73 نیوتن‌متر، قطر شفت 22 میلی‌متر، انکودر افزایشی 17-بیت، و فریم با سایز 130 میلی‌متر.

------------------------------------------------------------

•  “بدون ترمز” بودن یعنی چه؟
  یعنی این موتور ترمز نگهدارنده ندارد. وقتی برق قطع شود موتور آزاد است و شفت ممکن است تحت تأثیر بار یا گرانش حرکت کند. بنابراین اگر نیاز دارید محور هنگام خاموشی ثابت بماند — باید به این نکته توجه کنید.

------------------------------------------------------------

• این سروو مناسب چه کاربردهایی است؟
  مناسب ماشین‌آلات صنعتی سبک تا متوسط، کارهای CNC با بار سبک، تجهیزات صنعتی که نیاز به سرعت و کنترل دارند ولی بار زیاد یا نیاز به قفل شفت هنگام خاموشی ندارند.

--------------------------------------------------------------

•  اگر نیاز به توقف محکم در خاموشی داشته باشم مناسب است؟
  خیر — چون بدون ترمز است، در زمان خاموشی شفت قفل نمی‌شود. اگر محور بار دارد یا احتمال جابجایی وجود دارد، بهتر است نسخه «ترمزدار» انتخاب شود.

----------------------------------------------------------------

•  آیا کنترل و دقت انکودر برای کارهای دقیق مناسب است؟
  بله — انکودر 17-بیت افزایشی برای کنترل موقعیت و سرعت خیلی دقیق است، مشروط بر اینکه درایو و کنترلر مناسب باشد.

----------------------------------------------------------------

• آیا 1000 دور برای حرکت نرم و بدون لرزش مناسب است؟
  کاملاً.
  به دلیل گشتاور بالاتر در سرعت پایین، این مدل برای حرکت‌های یکنواخت، کنترل سنگین و پوزیشن‌های دقیق عملکرد بسیار پایدارتری نسبت به نسخه 3000 دور دارد.

------------------------------------------------------------------

•  آیا این سروو برای CNC مناسب است؟
  برای محورهایی که نیاز به گشتاور بالا در زمان شروع حرکت یا بار بالای اینرسی دارند، این مدل فوق‌العاده است.
  اما برای محورهای سریع با کورس طولانی، نسخه 3000 دور پاسخ‌گوتر است.

-----------------------------------------------------------------
